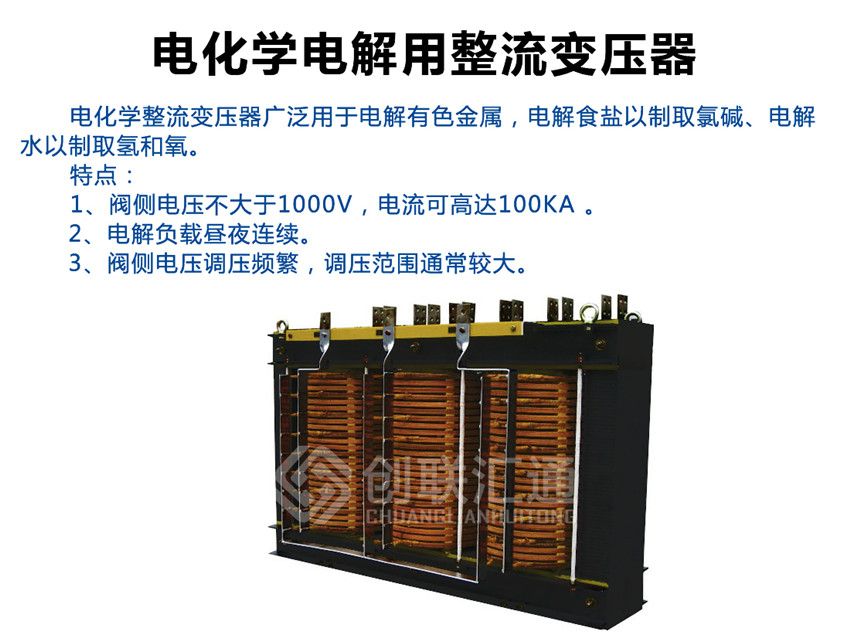

我公司生產的電化學整流變壓器，在技術上吸取了法阿爾斯通公司成功的經驗，材料上選用高性能的硅鋼片及高質量的無氧銅，生產采用先進的線圈分相套裝技術、引線冷壓接技術、油箱密封面精密加工技術等使產品的技術性能具有際先進水平。
（1）電氣性能穩定：產品結合負載特點和電網電壓波動、大氣過電壓情況，根據整流變壓器的負載狀況，確定合理、可靠的絕緣水平和絕緣模型，充分保證產品的電氣性能可靠和穩定，產品環境安全系數≥1.67。
（2）動穩定程度高：產品繞組有較高的機械強度，具有較強的抗突發能力，以滿足極惡劣的負載環境。在設計、制造過程中較好地消除了變壓器漏磁引起的或非正常運輸可能造成的動不穩定源。產品具有較高的動穩定性。高抗阻，比同容量的電力變壓器的阻抗高30%，以抑制 di/dt，有效保護整流元件。
（3）熱穩定性好：先進的產品設計，嚴格控制產品的發熱部位及最熱點溫升，并留有充分的溫升裕度，如需要可在線圈內加添軸向油道，根據線圈負載損耗值選擇冷卻方式并合理分配油流量，達到最佳冷卻效果，主要溫升指標均比標至少低5℃。線圈、引線采用銅導線，電流密 度選取較低。
（4）過載能力強：產品具有較強的過負載能力和過電壓能力，可在額定負載情況下長期安全運行，可在110%過電壓情況下滿負載長期安全運行（環境溫度40℃）；變壓器與電機相聯的端子上能承受1.5倍額定電流，歷時5S。產品設計、制造充分考慮負載特性，從溫升、絕緣性能 及附件選擇等各方面滿足過載要求。
|
序號 |

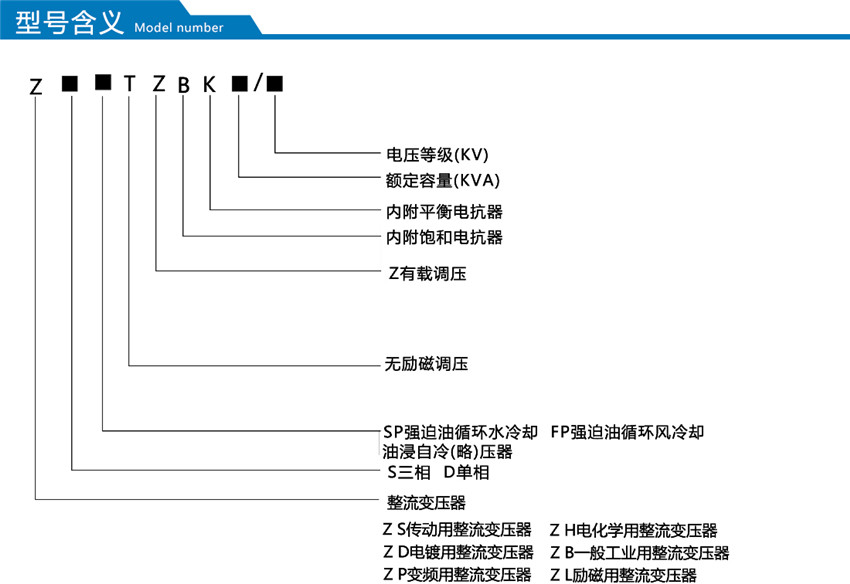

型號 |
額定容量 |
額定電壓 |
聯結組標號 |
|
|
網側（V） |
閥側（V） |
||||
|
1 |
ZHSK-1000/10 |
1000 |
10000 |
206 |
Dyn11-yn5 |
|
2 |
ZHSZK-2300/10 |
2300 |
10000 |
252~133 |
Dyn11-yn5 |
|
3 |
ZHSZK-2500/10 |
2500 |
10000 |
141~53 |
Dyn11-yn5 |
|
4 |
ZHSZK-3150/10 |
3150 |
10000 |
452~266 |
Dyn11-yn5 |
|
5 |
ZHSZK-3500/10 |
3500 |
10000 |
452~266 |
Yyn0-yn6 |
|
6 |
ZHSZK-4000/35 |
4000 |
35000 |
280~196 |
Yyn0-yn6 |
|
7 |
ZHSTKB-5000/10 |
5000 |
10000 |
280~112 |
Yao△Y-λ |
|
8 |
ZHSTK-5600/35 |
5600 |
35000 |
300~208 |
za(±7.5°)Yyno-yn6 |
|
9 |
ZHSTK-6000/6 |
6000 |
6000 |
280~196 |
Yao Dyn11-yn5 |
|
10 |
ZHSTK-6300/10 |
6300 |
10000 |
446~306 |
Yao Dyn11-yn5 |
|
11 |
ZHSTK-7200/35 |
7200 |
35000 |
300~240 |
Yyn0-yn6 |
|
12 |
ZHSZK-8000/10 |
8000 |
10000 |
266~133 |
Dyn11-yn5 |
|
13 |
ZHSZK-9000/35 |
9000 |
35000 |
320~224 |
Yyn0-yn6 |
|
14 |
ZHSTK-10000/35 |
10000 |
35000 |
320~224 |
Yao△／Y |
|
15 |
ZHSTK-15000/35 |
15000 |
35000 |
280~112 |
YaoDy |
