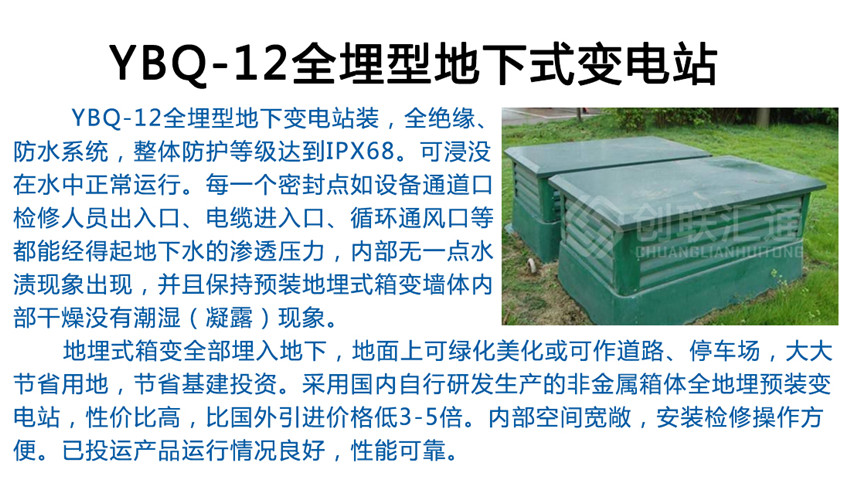

YBDM-12系列地埋箱式變電站（簡稱地埋式箱變），是在充分研究和探討現代城市建設和管理的基礎上，新開發出的新一代箱式變。其主體部分或全部埋入地下，占地很少，甚至不占地，視覺效果非常好，有效解決了城市用地緊張和城市牛皮癬的矛盾，與周邊環境和諧統一，備受廣大專家和用戶的推崇。地埋箱式變電站是指該箱式變電站的成套裝置全部安裝于一個全密封的箱體內部并把整體設制于地平面以下，它和地面上箱式變電站，內部設備是相同的，同樣是由10KV輸入電壓經變壓器降為400/220V配電電壓再送配至使用負荷點，可用于環網配電系統，也可作為放射式電網終端供電的變電站。這種全地埋型又稱地下變電站，它的箱體具有極好的防腐能力和抗壓能力，并具有絕對的密封性。
追求“新穎”、講究“美觀”，體現現代化城市電力設施環?；?，是當信電力建設發展的潮流，同時也是反映一座城市現代化文明程度的重要標志。我公司以創建一流電力設備，美化城市環境，服務社會為宗旨，積極努力解決目前電力設備在安裝、維護等如架空線入地工程、沿海臺風鹽霧侵蝕、環境視覺諸多困難，引進吸收外先進技術開發了環保型非金屬地埋式系列變電站產品。

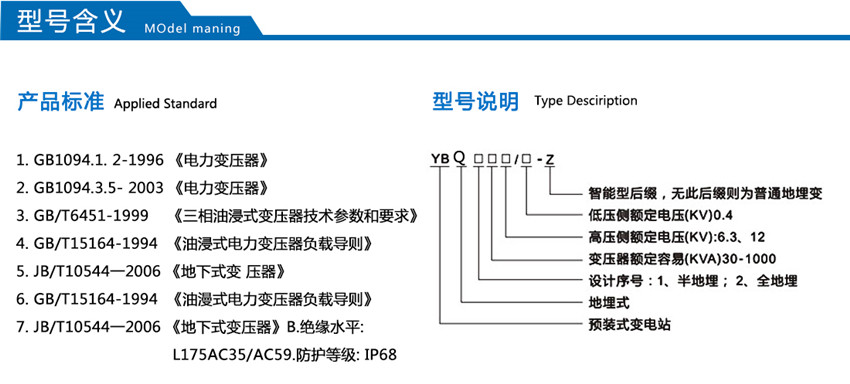

執行標準
GB/T 17467-2010箱式變電站標準
GB/T15231.1—15231.2008;《玻璃纖維增強水泥性能試驗方法》；GB/10294-2008/ISO.8302：1991;《絕緣材料穩態熱阻及有關特性測定防護熱板法》；
GB/T50082--2009;《普通混凝土長期性能和耐久性能試驗方法標準》
2.2使用條件
正常使用條件
a）海拔高度
海拔高度不超過1000m
b）環境溫度
最高溫度+40℃
高低溫度-30℃
c)相對濕度
在25℃時，空氣相對溫度不超過95%，月平均不超過90%
d)安裝環境
安裝環境應無明顯污移、無爆炸性、腐蝕性氣體和粉塵。安裝場所應無劇烈震動沖擊和不能安放在地勢低洼處。
特殊使用條件
除上述正常使用條件外的其它使用條件按GB1094.1、GB/T11022、GB/T1404B.1和GB7251.1的規定。
|
序號 |
名稱 |
單位 |
高測壓 |
變壓器 |
低測壓 |
|
1 |
額定電壓 |
kV |
10 |
|
0.4 |
|
2 |
最高工作電壓 |
kV |
12 |
|
|
|
3 |
額定容量 |
kVA |
|
30-1600 |
|
|
4 |
額定電流（元件） |
A |
5-630 |
|
50-3200 |
|
5 |
短時耐受時間 |
kA |
12.5;16;20 |
|
15-75 |
|
6 |
額定短路耐受時間 |
S |
2 |
|
1 |
|
7 |
峰值耐受電流 |
kA |
20/31.5/4 |
|
30-165 |
|
8 |
工頻耐 |
kV |
42 |
35 |
5 |
|
9 |
雷電；中擊耐壓 |
kV |
75 |
75 |
|
|
10 |
高壓限流熔斷路額定開斷電流 |
kA |
31.5 |
|
|
|
11 |
噪聲水平 |
dB |
|
≤48 |
|
|
12 |
額定頻率 |
Hz |
|
50 |
|
