一、概述
我公司生產的SVR型線路自動調壓變壓器原理是SVR與10kV 柱上無功自動補償裝置GWJ配合使用，可有效地解決線路電壓低及無功電源不足的問題。SVR 能有效地調節電路電壓， GWJ無功補償裝置能有效補償無功，提高功率因數，降低線損，其效果相當于一個簡易的柱上變電站，而造價僅為常規變電站的1/6～1/10。而成本只有變電站的1/6,1/7，而且無需工作人員值班維護。

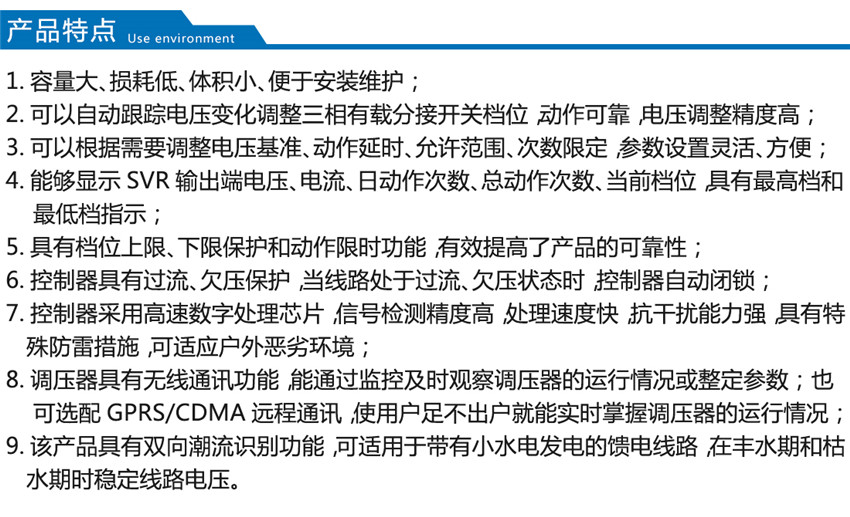

二、產品優勢

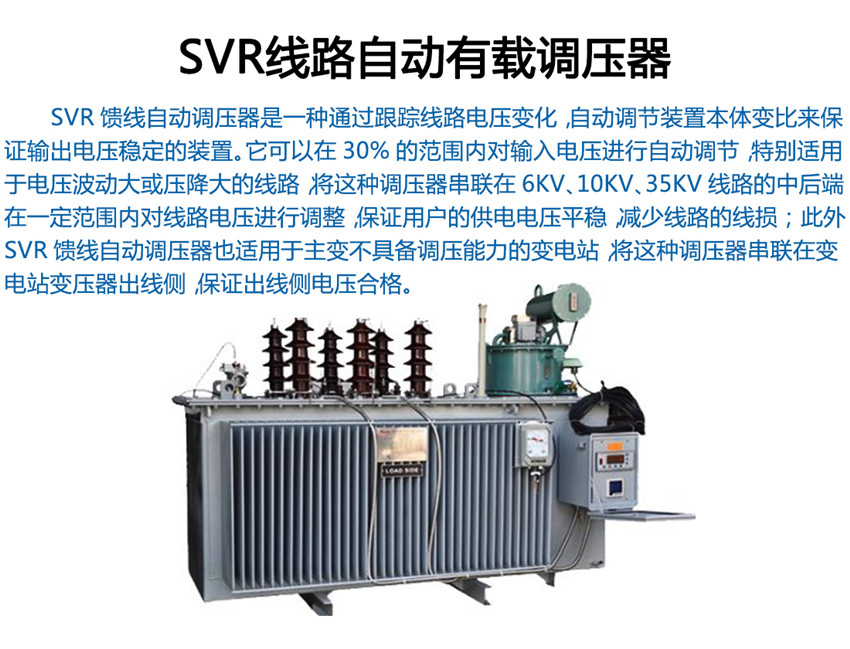

SVR線路自動調壓器工作原理  SVR線路自動調壓器共有三部分構成：自耦變壓器、有載分接開關和自動控制器。  自耦變壓器的整個線圈分為三部分：串勵線圈、并勵線圈，控制線圈。其中，串勵線圈是一個有多個抽頭的繞組，這些抽頭通過有載分接開關的不同接點串聯在輸入輸出之間，改變分接位置,從而改變自耦變壓器變比，達到調整電壓的目的；并勵線圈為自耦變壓器的公共繞組，產生傳遞能量的磁場； 控制線圈為控制器提供工作電源和采樣信號。  有載分接開關，是可在帶負載的情況下轉換接點的開關。在自動調壓器中，串聯繞組的抽頭接在有載分接開關的不同接點上，可以通過轉換接點調節變壓器變比來改變其輸出電壓

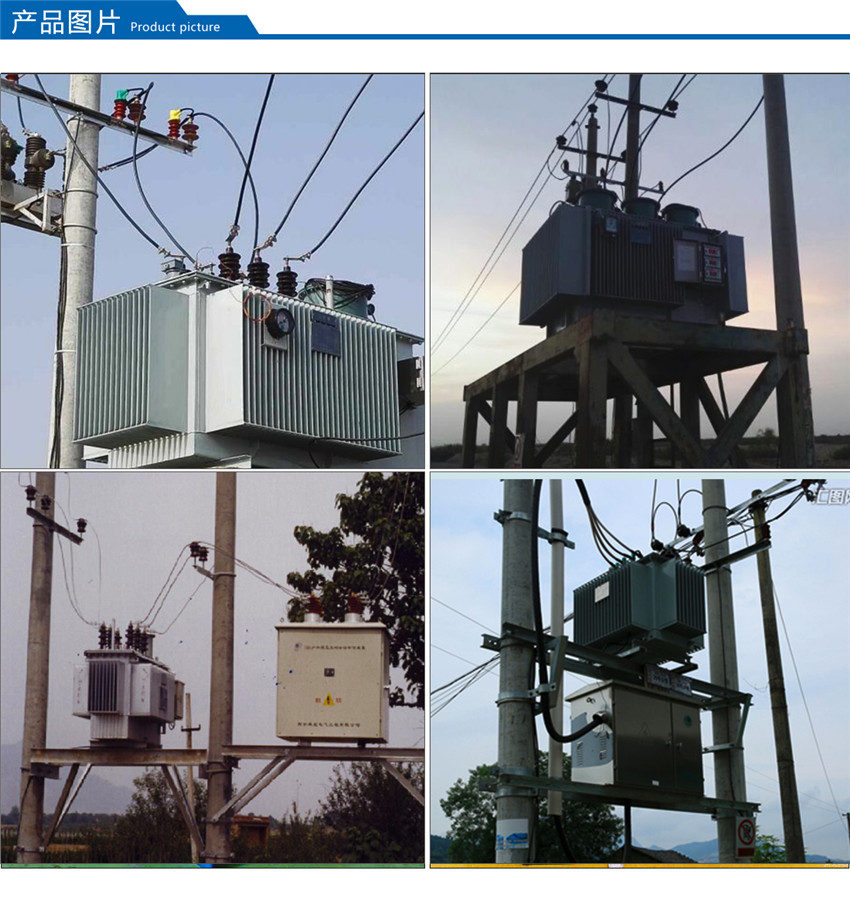

產品圖片

產品參數

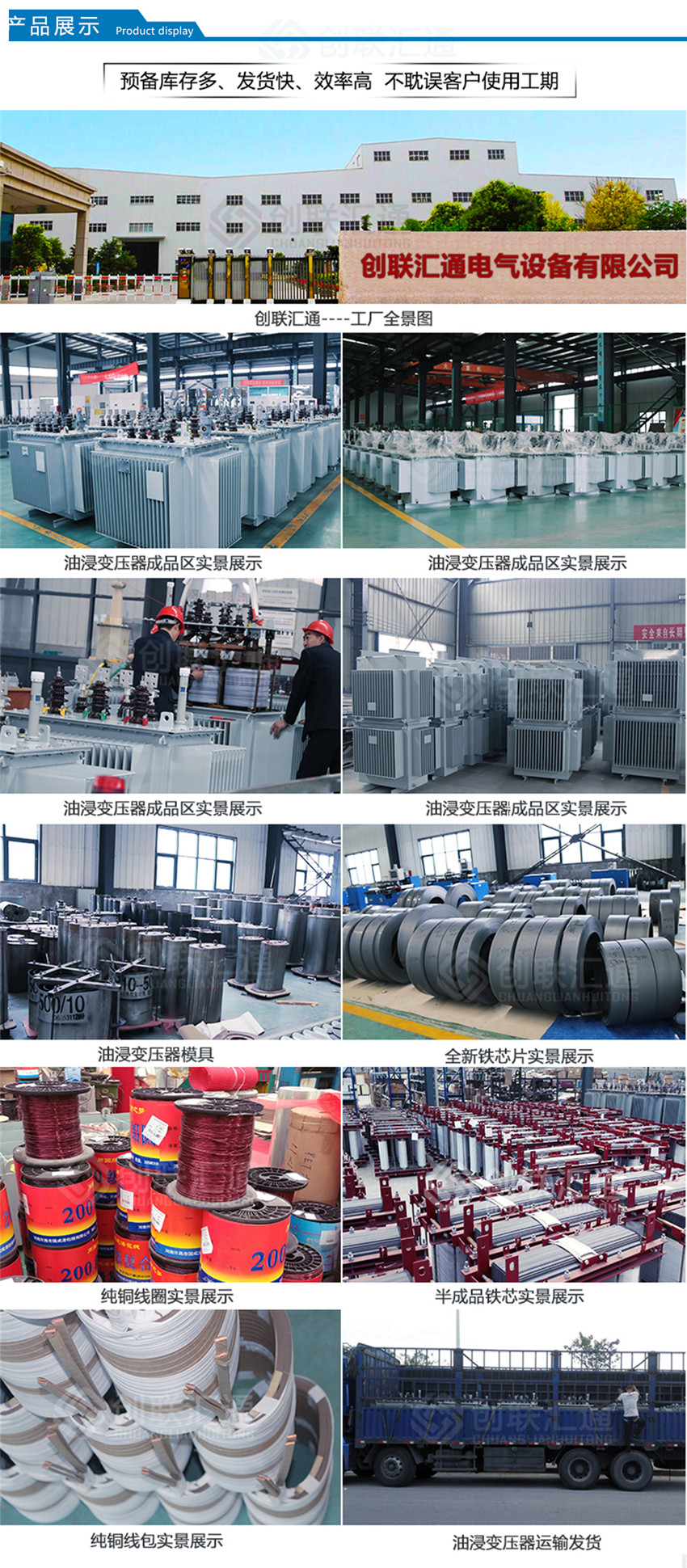

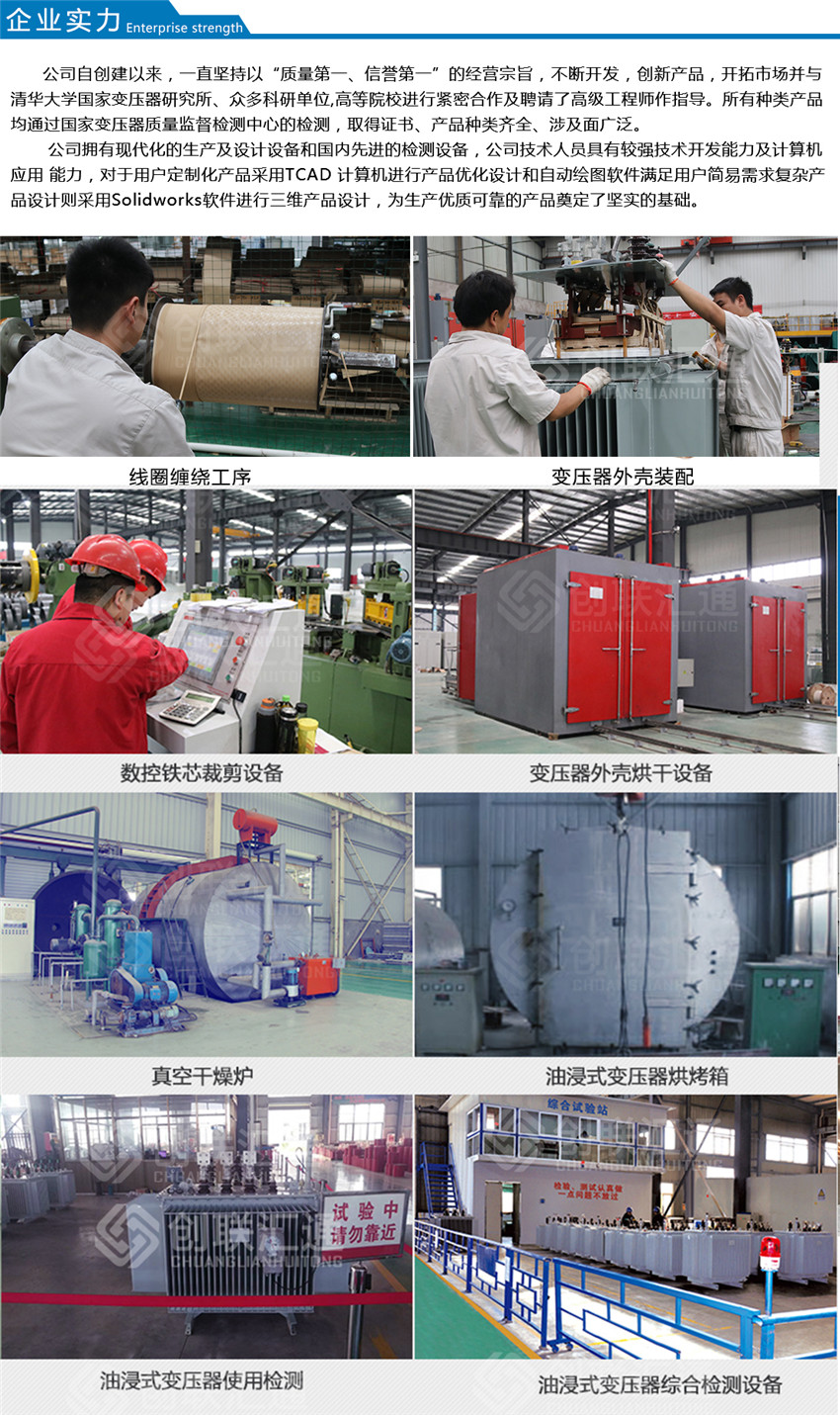

企業保障
